Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon et de la structure supérieure aluminium pour une collision supérieure.

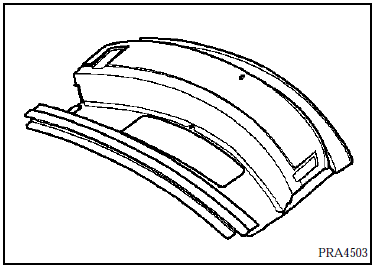

Composition de la piece M.P.R.

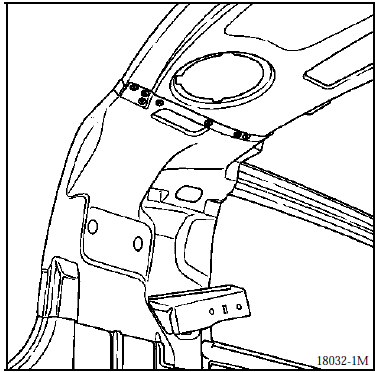

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  des enjoliveurs de custodes,
  •  du hayon,
  •  du garnissage,
  •  du pavillon,
  •  de la doublure de custode.

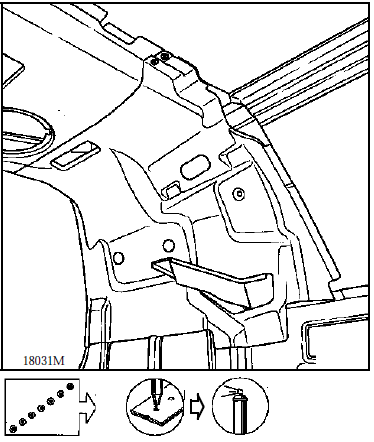

1 LIAISON AVEC DOUBLURE DE CUSTODE

Rappel: se reporter à l'opération 44-k-3

Soudure

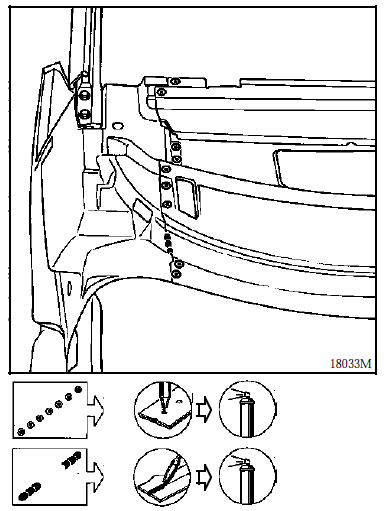

2 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

2 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

Rappel : se reporter à l'opération 44-j-2

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
