Revue technique automobile Renault Avantime: Disposition et collage des cales

Le calage et le réglage en hauteur sur le pavillon

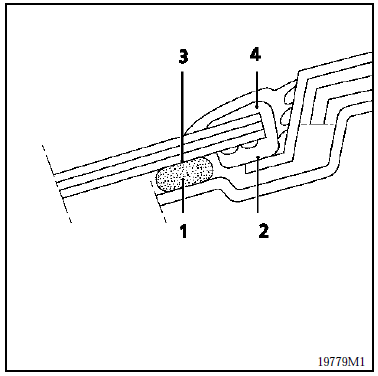

Le calage et le réglage en hauteur sur le pavillon s'effectue avec le joint chaussé (2).

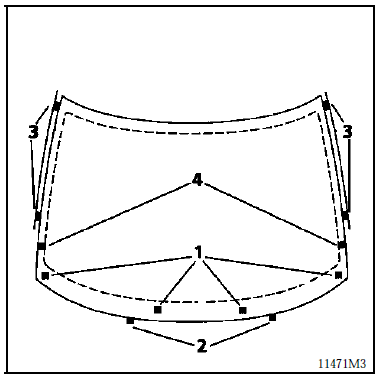

Placer deux cales de 5 mm sur chaque montant de

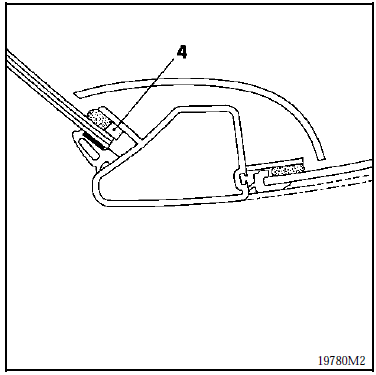

Placer deux cales de 5 mm sur chaque montant de brancard en (4).

Placer quatre cales de 5 mm sur la tˆoleˆ de

Placer quatre cales de 5 mm sur la tˆoleˆ de compartiment moteur en bas de pare-brise en (1).

Régler les excentriques (2) pour obtenir l'affleurement de pavillon.

Nota : le pare-brise dégivrant ne se cale qu'en partie inférieure (1), les cales (4) ne sont pas nécessaires, ce calage est assuré par les câbles de masse du pare-brise.

    Preparation du pare-brise

    Pare-brise neuf
