Revue technique automobile Renault Avantime: Preparation du pare-brise

Présentation à blanc

Avant toute réparation, faire une présentation à blanc du pare-brise afin de déterminer son centrage dans la baie.

Vérifier la présence des cales sur la baie.

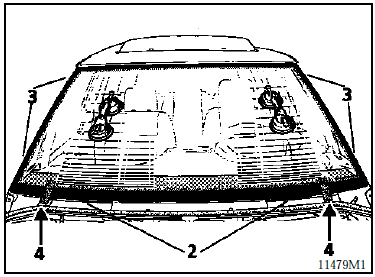

A l'aide de ventouses, présenter le pare-brise en l'appliquant sur les cales puis centrer le pare-brise par rapport aux montants avec les cales (3) interposées entre chaque montant et le parebrise.

Repérer alors à l'aide de ruban adhésif (4) sa position définitive et couper les rubans.

2 : Excentriques de réglage en hauteur

2 : Excentriques de réglage en hauteur
3 : Cales de centrage du pare-brise dans la baie

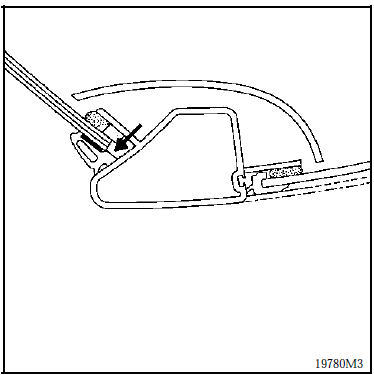

Centrage correct dans les brancards

Les talon de l'enjoliveur latéral doit se centrer entre la vitre et le brancard.

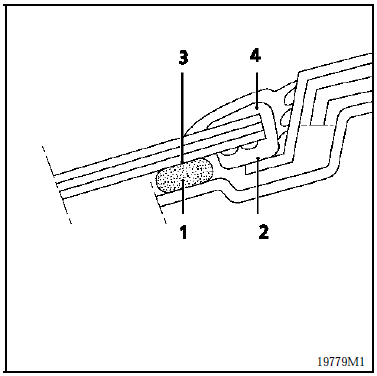

Jeu entre pare-brise et pavillon

Jeu entre pare-brise et pavillon

C'est le talon du joint (2) qui sert de cale.

Déposer le pare-brise repéré.

Déposer le pare-brise repéré.

    Remplacement

    Disposition et collage des cales
