Revue technique automobile Renault Avantime: Garniture de custode

Déposer :

  •  le garnissage de fond de coffre (voir page 71-8),
  •  le garnissage de passage de roue (voir page 71-9).

Depose

Déposer :

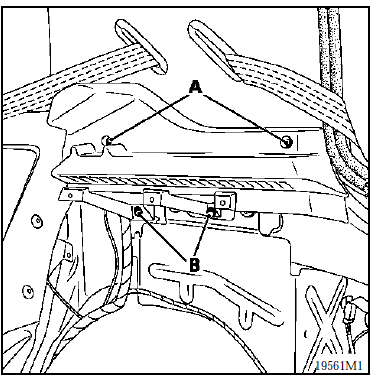

  •  les deux vis latérales (a) et les deux sapins (b) du support de tablette arrière,

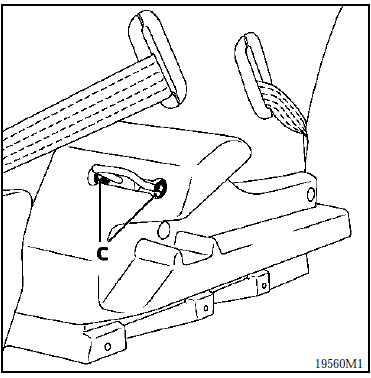

  • Les deux vis de fixation (c) de l'anneau d'accrochage de banquette arrière.

Déchausser le joint de hayon.

Déchausser le joint de hayon.

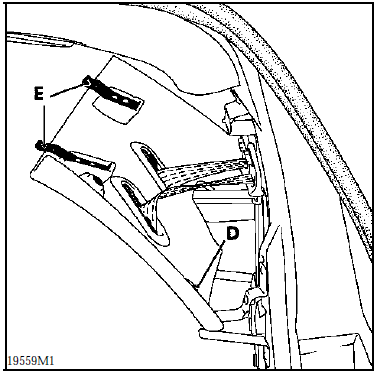

Tirer sur le garnissage en partie basse pour déclipser les fixations (d).

Dégager le garnissage vers le bas pour libérer les crochets (e).

Déposer le brin fixe de ceinture.

Déposer le brin fixe de ceinture.

Déclipser les guides de ceintures.

Sortir le panneau.

Repose

Procéder en sens inverse.

Rechausser délicatement à la main le joint de recouvrement avant.

Faire un essai de verrouillage de la banquette arrière pour vérifier le bon positionnement de l'anneau d'accrochage.
