Revue technique automobile Renault Avantime: Garniture de pavillon

Déposer dans l'ordre :

Déposer dans l'ordre :

  •  les garnitures inférieures latérales,
  •  les garnitures de passage de roues arrière,
  •  les supports de tablette arrière,
  •  les garnitures de custode,
  •  les grilles de haut-parleurs arrière,
  •  les poignées de maintien et le porte-lunettes,
  •  les pares-soleil,
  •  la console supérieure de pavillon.

Nota : ne pas déposer les éclaireurs sous paresoleil, ni l'éclaireur arrière ; ils restent solidaire de la garniture de pavillon.

Depose

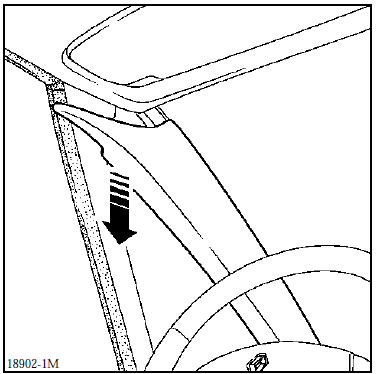

Ecarter sans les déposer les garnissages de montant de pare-brise.

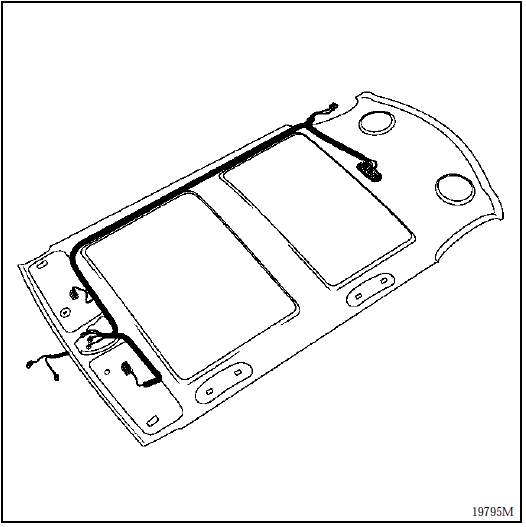

Débrancher le connecteur du faisceau de pavillon.

Débrancher le connecteur du faisceau de pavillon.

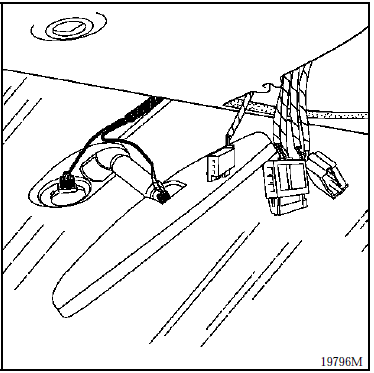

Déclipser le cache et débrancher le connecteur du

Déclipser le cache et débrancher le connecteur du rétroviseur et du capteur de pluie (si véhicule équipé).

Tirer le garnissage lentement vers le bas.

Tirer le garnissage lentement vers le bas.

Sortir le garnissage par l'arrière du véhicule.

Repose

Présenter la garniture sous le toit du véhicule, la maintenir en position à l'aide de ruban adhésif.

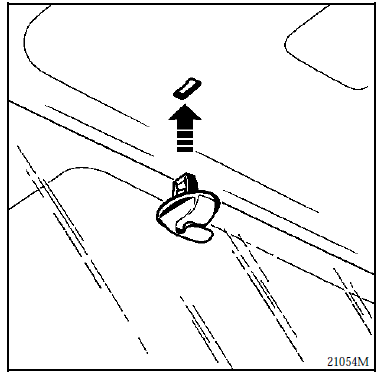

Afin d'obtenir un centrage correct de la garniture, il est impératif de remonter dans l'ordre :

  1.  la lyre de maintien du pare-soleil droit.

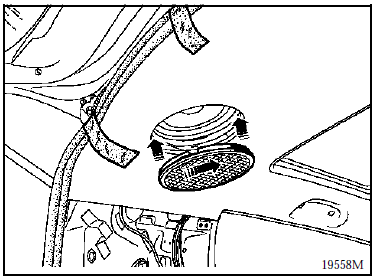

  2.  Les grilles de haut-parleurs arrière.

Reposer ensuite les autres éléments déposés en

Reposer ensuite les autres éléments déposés en sens inverse du démontage.

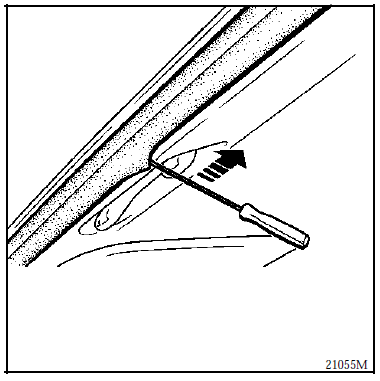

Remettre les joints en place à l'aide d'un tournevis

Remettre les joints en place à l'aide d'un tournevis fin.
