Revue technique automobile Renault Avantime: Plancher avant et arrière

Important :

Avant la dépose :

  •  brancher l'outil de diagnostic,
  •  mettre le contact,
  •  procéder à la désactivation des airbags latéraux et des prétentionneurs.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag s'allume au tableau de bord.

Attendre deux secondes la décharge automatique du boîtier.

Couper le contact.

Débrancher la batterie.

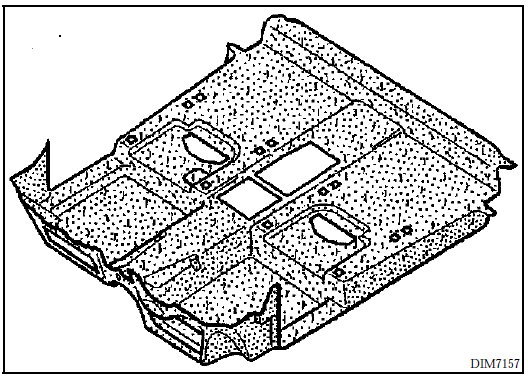

Déposer :

  •  les sièges avant,
  •  la console centrale (partie arrière et avant voir chapitre 57),
  •  le couvercle de la boîte à fusibles,
  •  l'assise de banquette arrière (voir chapitre 76).

Déchausser les joints de portes en partie basse.

Sortir l'ensemble de la banquette et insonorisant.

Repose

Repose

Spécificité.

Centrer l'ensemble moquette et insonorisation par rapport aux bobines de sièges avant et aux crochets d'ancrage de la banquette arrière.

Remonter la console centrale et les sièges avant.

Important

Lorsque tout est remonté :

  •  vérifier à l'aide de l'outil de diagnostic qu'aucune panne n'est présente sur le système.
  •  Si tout est correct, déverrouiller le calculateur.

Si le témoin ne fonctionne pas, consulter le chapitre "diagnostic" et contrôler le système à l'aide de l'appareil xrbag (elé. 1288) Ou de l'outil de diagnostic.

Attention : tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.

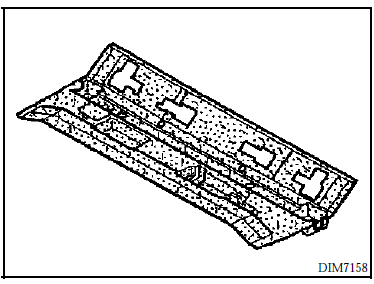

Depose

Depose

Déposer :

  •  le dossier de banquette arrière,
  •  les ancrages de brin fixe des ceintures arrière,
  •  les pédoncules.

Sortir l'ensemble de la moquette.

Repose

Spécificité.
